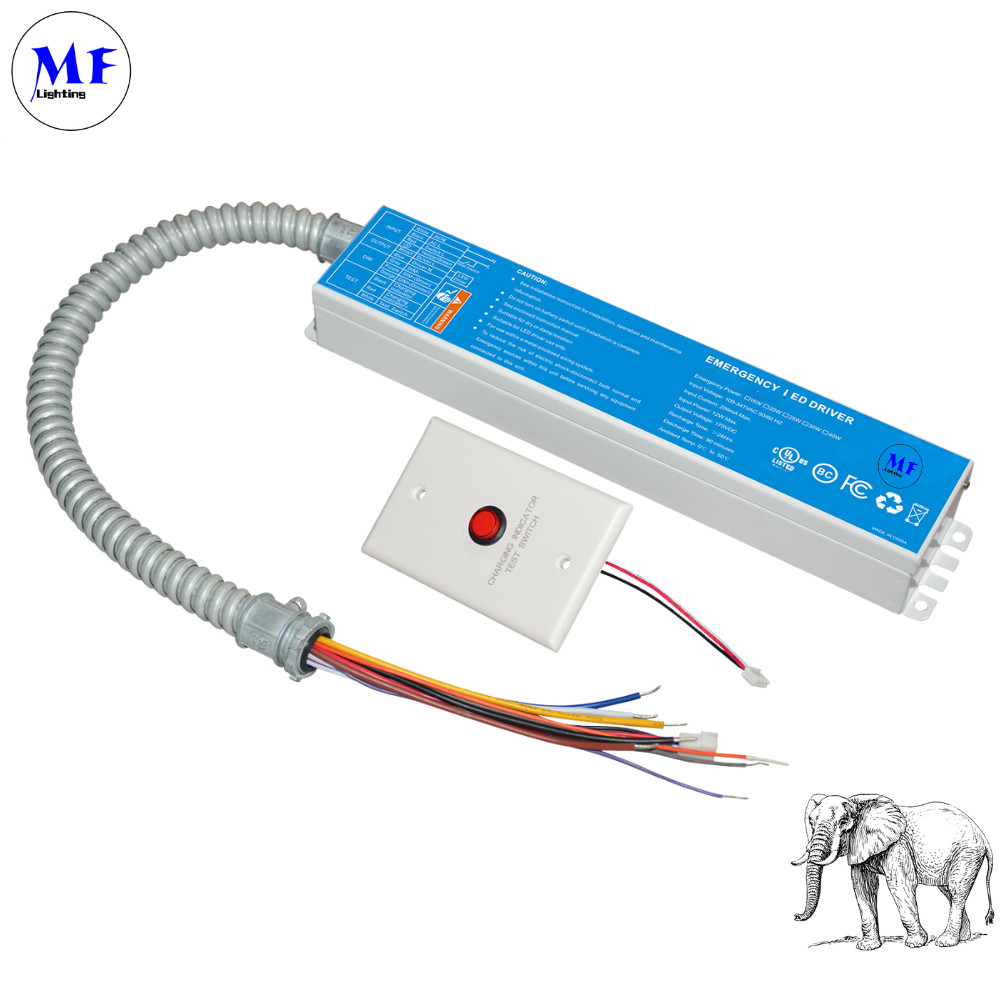

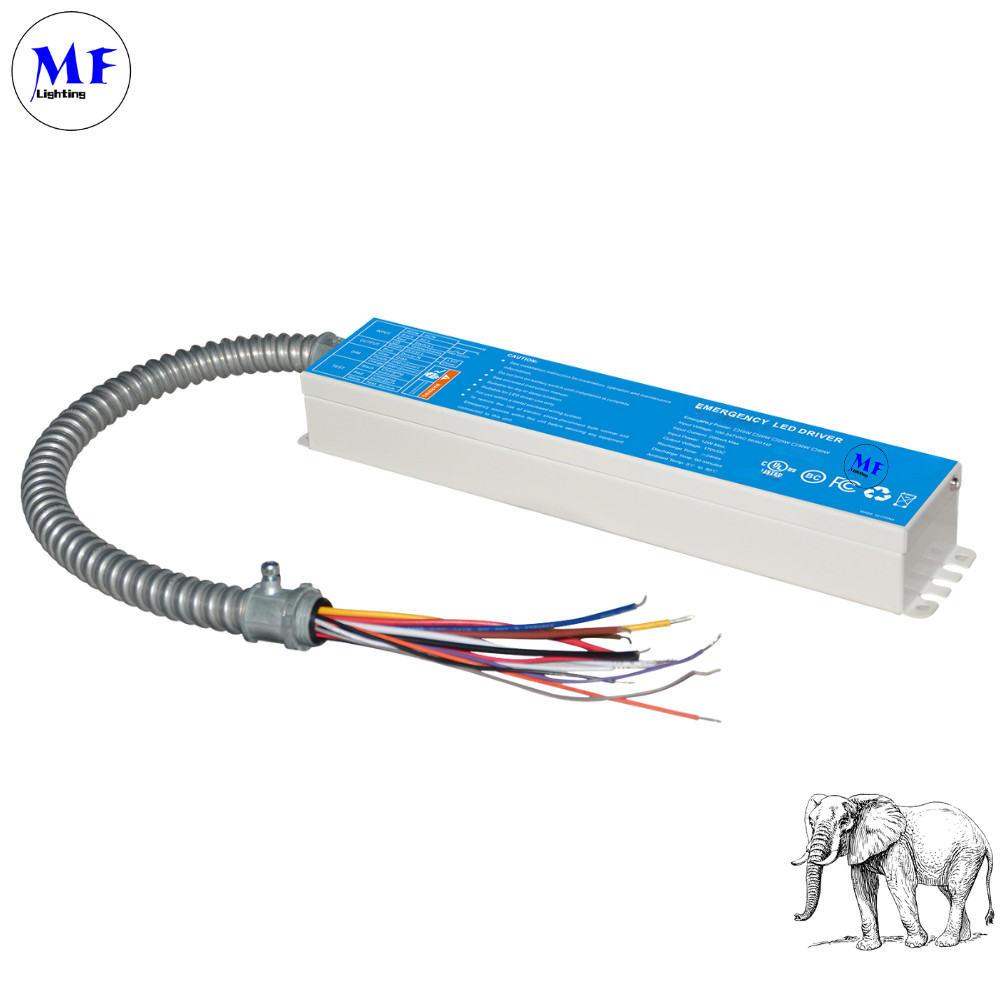

Ballast de lumière de panique 15W IP40 répertorié UL pour driver d'urgence LED pour plafonnier

Description de produit

 Ballast de lumière de secours IP40 15W, homologué UL, pilote d'urgence LED pour plafonnier

description du produit

Description

Le pilote d'urgence LED MF-EM-xxW-170 est une solution d'alimentation de secours fiable et polyvalente conçue pour maintenir l'éclairage en cas de panne de courant CA. Conforme aux normes UL924 et CSA C22.2 NO.141, il fournit une alimentation de secours allant de 15W à 40W avec une sortie CC stable de 170V, alimentée par des batteries Li-ion longue durée qui offrent 90 minutes d'autonomie. Le pilote est doté d'une fonction d'auto-test, effectuant des tests mensuels automatiques de 30 secondes et des tests de décharge annuels complets pour garantir la fiabilité du système. Il prend en charge plusieurs options de contrôle, notamment la gradation 0-10V, les gradateurs TRIAC et le fonctionnement basé sur des capteurs (DC12V/AC120V), ce qui le rend adaptable à diverses configurations d'éclairage. Avec une large plage de tension d'entrée (100-347V CA), une protection contre la surchauffe et une garantie de 5 ans, il est conçu pour la durabilité et la sécurité. De conception compacte (12,01" × 2,36" × 1,57"), il est idéal pour les applications commerciales, industrielles et résidentielles où l'éclairage de secours est essentiel.


Avantage :

Conformité réglementaire
Certifié UL924 et CSA C22.2 NO.141 pour les États-Unis/Canada, garantissant la sécurité et la fiabilité dans les applications d'éclairage de secours.
Large plage de puissance
Offre une sortie de secours de 15W-40W avec 170V CC, prenant en charge diverses charges d'éclairage pour une utilisation commerciale/résidentielle.
Auto-test intelligent
Effectue automatiquement des tests mensuels de 30 secondes et des tests de décharge annuels complets, détectant de manière proactive les problèmes de système ou de batterie.
Compatibilité multi-contrôle
Fonctionne avec les gradateurs 0-10V, les gradateurs TRIAC et les capteurs DC12V/AC120V pour une intégration d'éclairage flexible.
Sauvegarde de batterie robuste
Les batteries Li-ion offrent 90 minutes d'autonomie avec une recharge de 24 heures, ainsi qu'une protection contre la surchauffe pour la sécurité.
Compact et durable
Conception peu encombrante (12,01"×2,36"×1,57") avec une garantie de 5 ans, conçue pour des performances à long terme dans des conditions difficiles.

Caractéristiques
Homologué UL pour les États-Unis et le Canada
Répertorié selon UL924 et testé selon CSA C22.2 NO.141 Installation sur site ou en usine
Sortie haute tension
Faible consommation d'énergie Conformité CEC
Puissance de sortie constante
Auto-test
Batterie : protection contre la surchauffe


Spécifications

​

Tension d'entrée	100~347Vac,50/60Hz
Courant d'entrée	200mAmax.
Puissance d'entrée nominale	12W max.
Tension de sortie	170Vdc
Puissance d'urgence	15W
Temps de recharge	24 heures
Temps de décharge	90 minutes
Batterie	Li-ion 2500mAh-14.8V
Garantie	5 ans
Température ambiante	32~122 F(0....+50 ºC)
Poids	3,66 livres (1,4 kg)
Indice IP	IP40

​​

FONCTIONNEMENT (ÉTAT DE L'INDICATEUR)	Remarques
Rouge fixe ALLUMÉ	Système OK/CA OK
Rouge clignotant (1 s allumé, 1 s éteint, en boucle)	Le micro-onduleur de secours fonctionne enMode d'urgence
Rouge clignotant (0,5 s allumé, 0,5 s éteint, en boucle)	Batterie non détectée, vérifier la batterieconnexion
Bouton de test
0S
0S

​

différentes tailles

​

N° de modèle	Sortie                  Tension	Urgence             Puissance	Batterie Type
MF-EM-15W-170	170Vdc	15W	Li-ion 2500mAh-14.8V
MF-EM-25W-170		25W	Li-ion 4400mAh-14.8V
MF-EM-30W-170		30W	Li-ion 5200mAh-14.8V
MF-EM-40W-170		40W	Li-ion 5000mAh-18.5V

​

​Auto-test
Il contient un circuit de contrôle/surveillance qui effectuera un test de décharge de 30 secondes une fois par mois et un test de décharge une fois par an. À ce moment, l'appareil simule une panne de courant CA et passe automatiquement en mode d'urgence. Pendant les tests de routine, l'appareil surveillera le fonctionnement de la charge LED, la tension de la batterie et la durée d'urgence. Si l'appareil détecte des problèmes, l'indicateur clignotera rapidement

Schéma de câblage

Connexion CA de base
Affiche le câblage fondamental pour l'entrée d'alimentation CA directe (100-347V) vers le pilote d'urgence
Comprend les connexions neutre (CA-N) et ligne (CA-L) avec une mise à la terre appropriée
Intégration du système de gradateur 0-10V
Illustre la connexion avec les pilotes LED dimmables 0-10V
Détails du câblage pour les lignes de contrôle dim+ (violet) et dim- (rose)
Maintient la fonctionnalité d'urgence tout en permettant le contrôle de la gradation
Compatibilité avec les gradateurs TRIAC
Démontre le câblage pour les systèmes de gradation à coupure de phase (TRIAC)
Affiche la connexion correcte des fils chauds (noir), de charge (rouge) et neutre (blanc) du gradateur
Comprend les exigences de mise à la terre pour la réduction du bruit
Configuration de la commande par interrupteur mural
Fournit une configuration de câblage de contrôle marche/arrêt simple
Maintient la capacité de fonctionnement d'urgence
Affiche le câblage de la patte de l'interrupteur approprié pour un fonctionnement fiable
Intégration du capteur DC12V
Détails de la connexion du capteur basse tension (12V CC)
Illustre le câblage d'alimentation du capteur et l'interface de contrôle de la gradation
Affiche le maintien de la fonction d'éclairage de secours
Application du capteur CA120V
Couvre l'installation du capteur de tension de ligne
Démontre le câblage de charge du capteur approprié
Comprend la protection du circuit de fonctionnement d'urgence

Mesure

Application

1. Bâtiments commerciaux et de bureaux
Scénario : Éclairage de secours dans les couloirs, les cages d'escalier et les sorties de secours.
Configuration : Utilise généralement le diagramme 2 (interrupteur mural) ou le diagramme 4 (interrupteur mural non dimmable) pour un contrôle marche/arrêt simple.
Pourquoi ? Assure la conformité aux réglementations de sécurité (UL924) tout en maintenant l'éclairage en cas de panne de courant.
2. Magasins de détail et salles d'exposition
Scénario : Éclairage LED dimmable pour une ambiance réglable.
Configuration : Utilise le diagramme 1 (gradateur 0-10V) ou le diagramme 5 (capteur DC12V) pour un contrôle de gradation en douceur.
Pourquoi ? Permet le réglage de la luminosité tout en assurant la fonctionnalité de l'éclairage de secours.
3. Théâtres, hôtels et restaurants
Scénario : Éclairage d'ambiance avec alimentation de secours.
Configuration : Utilise le diagramme 3 (gradateur TRIAC) pour la compatibilité avec la gradation à coupure de phase.
Pourquoi ? Prend en charge les gradateurs muraux traditionnels tout en fournissant une alimentation de secours.
4. Installations industrielles et d'entrepôt
Scénario : Éclairage en hauteur avec fonctionnement d'urgence.
Configuration : Utilise le diagramme 6 (capteur CA120V) pour l'éclairage activé par le mouvement.
Pourquoi ? Améliore l'efficacité énergétique grâce au contrôle par capteur tout en répondant aux exigences de sécurité.
5. Maisons résidentielles et intelligentes
Scénario : Éclairage de secours dans les couloirs ou les zones critiques.
Configuration : Utilise le diagramme 2 (interrupteur mural) ou le diagramme 5 (capteur DC12V) pour l'automatisation.
Pourquoi ? Fournit une intégration transparente avec les systèmes d'éclairage domestiques tout en assurant la sécurité.
