IP40 15W LED batterie d'urgence Pack de lumière de panique ballast LED pilote d'urgence pour la lumière vers le bas lumière de plafond

Description de produit

IP40 15W éclairage de panique Balast UL Liste LED pilote d'urgence pour la lumière de plafond

Description du produit

Définition

Le pilote d'urgence LED MF-EM-xxW-170 est une solution d'alimentation de secours fiable et polyvalente conçue pour maintenir l'éclairage pendant les pannes de courant alternatif. Conforme aux normes UL924 et CSA C22.2 NO.141,il fournit une puissance d'urgence allant de 15W à 40W avec une sortie constante stable de 170V, alimenté par des batteries Li-ion de longue durée qui offrent 90 minutes de fonctionnement.effectuer des essais mensuels automatiques de 30 secondes et des essais annuels complets de décharge pour assurer la fiabilité du systèmeIl prend en charge plusieurs options de contrôle, y compris le gradation de 0 à 10 V, les gradateurs TRIAC et le fonctionnement basé sur des capteurs (DC12V / AC120V), ce qui le rend adaptable à diverses configurations d'éclairage.d'une tension de sortie supérieure ou égale à 100 VIl est conçu pour la durabilité et la sécurité, il est compact (12,01" × 2,36" × 1,57"), il est idéal pour le commerce, l'industrie,et les applications résidentielles où l'éclairage d'urgence est essentiel.


L' avantage:

Conformité réglementaire
Certifié UL924 et CSA C22.2 NO.141 pour les États-Unis et le Canada, garantissant la sécurité et la fiabilité dans les applications d'éclairage d'urgence.
Large plage de puissance
Offre une sortie d'urgence de 15W-40W avec 170V DC, prenant en charge diverses charges d'éclairage pour une utilisation commerciale / résidentielle.
Un examen de soi avisé
Effectue automatiquement des tests de décharge mensuels de 30 secondes et annuels, détectant de manière proactive les problèmes de système ou de batterie.
Compatibilité avec plusieurs commandes
Fonctionne avec des gradateurs 0-10V, des gradateurs TRIAC et des capteurs DC12V/AC120V pour une intégration flexible de l'éclairage.
Une batterie robuste
Les batteries au lithium-ion offrent une durée de fonctionnement de 90 minutes avec une recharge de 24 heures, plus une protection contre les températures élevées pour la sécurité.
Compact et durable
Conception d'économie d'espace (12,01"×2,36"×1,57") avec garantie de 5 ans, construit pour des performances à long terme dans des conditions difficiles.

Caractéristiques
UL Indiqué pour nous et pour le Canada
Liste selon la norme UL924 et testée selon la norme CSA C22.2 NO.141 Installation en champ ou en usine
Sortie haute tension
Conformité de la CEC à faible consommation d'énergie
Puissance de sortie constante
Autotest
Batterie: protection contre les surchauffeurs


spécifications

Je suis désolée.

Voltage d'entrée	100 à 347 Vac, 50/60 Hz
Courant d'entrée	200 mmAmax. Je vous en prie.
Puissance nominale d'entrée	12 watts au maximum.
Voltage de sortie	170Vdc
Énergie d'urgence	15 W
Temps de recharge	24 heures
Temps de décharge	90 minutes
Batterie	Pour les appareils à commande numérique
Garantie	5 ans
Température ambiante	32 à 122 F ((0....+50 oC)
Le poids	3Je suis désolée.
Grade IP	Résistance à la corrosion

Je suis désolée.Je suis désolée.

L'opération (statut de l'indicateur)	Les commentaires
Rouge solide ON	Système OK/AC OK
Rouge clignotant (1s allumé, 1s éteint, cyclisme)	Le micro-onduleur de secours fonctionne dansMode d'urgence
Rouge clignotant (0,5s allumés, 0,5s éteints, cyclisme)	Batterie non détectée, vérifiez la batterieconnexion

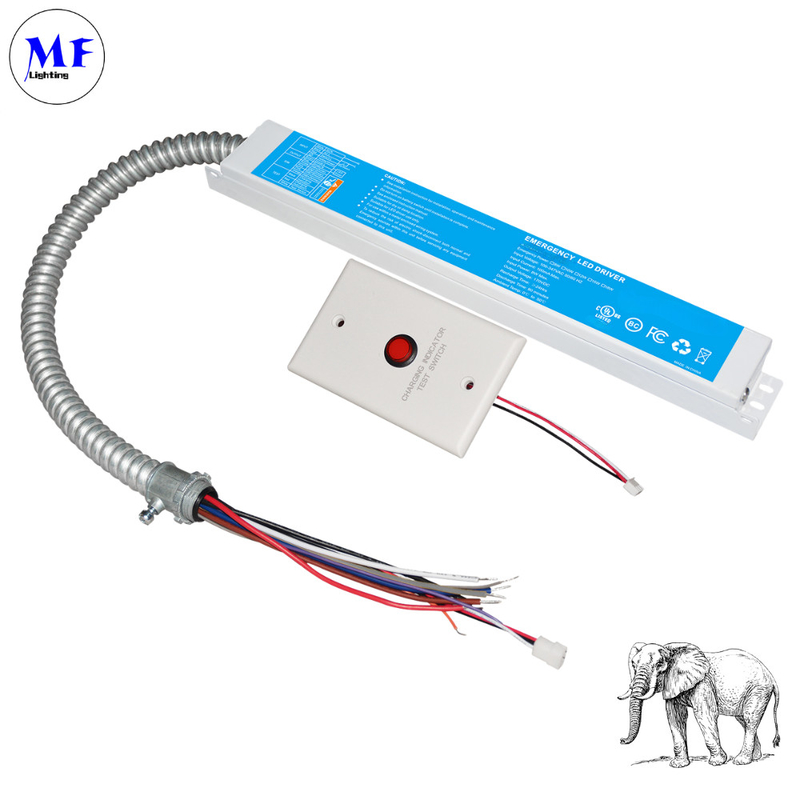

Bouton de test
0S
0S

Je suis désolée.

taille différente

Je suis désolée.

Le numéro de modèle.	Produits Voltage	Urgence Le pouvoir	Batterie Le type
Le numéro de téléphone est le MF-EM-15W-170	170Vdc	15 W	Pour les appareils à commande numérique
Le numéro de téléphone est le MF-EM-25W-170		25 W	Pour les appareils à commande numérique
Le numéro de série de l'appareil		30 W	Pour les appareils à commande numérique
Les données de référence doivent être fournies conformément à l'annexe I.		40 W	Pour les appareils de traitement de l'air

Je suis désolée.

Je suis désolée.L'autoexamen
Il contient un circuit de contrôle/moniteur qui effectuera un test de décharge de 30 secondes une fois par mois et un test de décharge une fois par an.l'unité simule une panne de courant alternatif et passe automatiquement en mode d'urgence. Pendant les tests de routine, l'unité surveillera le fonctionnement de la charge LED, la tension de la batterie et la durée d'urgence, si l'unité détecte des problèmes, l'indicateur clignotera rapidement

Diagramme de câblage

Connexion AC de base
Affiche le câblage de base pour l'entrée directe de courant alternatif (100-347V) au conducteur d'urgence
Inclut les connexions neutres (AC-N) et les connexions de ligne (AC-L) avec mise à la terre appropriée
Intégration du système d'atténuation de 0 à 10 V
Illustre la connexion avec des conducteurs LED à 0 à 10 V réglables
Détails du câblage des lignes de commande "dim+" (violet) et "dim- (rose) "
Maintient la fonctionnalité d'urgence tout en permettant le contrôle de l'obscurcissement
Compatibilité avec les disjoncteurs TRIAC
Démontrer le câblage des systèmes d'obscurcissement par coupure de phase (TRIAC)
Affiche la connexion correcte des fils chauds (noir), de charge (rouge) et neutres (blanc)
Inclut les exigences de mise à la terre pour la réduction du bruit
Configuration du commutateur murale
Fournit une configuration de câblage de commande simple
Maintient la capacité d'opération d'urgence
Affiche le câblage correct de la jambe de commutateur pour un fonctionnement fiable
Intégration des capteurs DC12V
Détails de la connexion du capteur basse tension (12 V CC)
Illustre le câblage de l'alimentation du capteur et l'interface de commande de l'obscurcissement
Affiche la maintenance de la fonction d'éclairage d'urgence
Application du capteur AC120V
Couvre l'installation de capteurs de tension de ligne
Démontre un câblage de charge du capteur approprié
Inclut la protection des circuits de fonctionnement d'urgence

Mesure

Application du projet

1.Édifices commerciaux et de bureaux
Scénario: Éclairage d'urgence dans les couloirs, les escaliers et les sorties.
Configuration: utilise généralement le diagramme 2 (interrupteur murale) ou le diagramme 4 (interrupteur murale non atténuable) pour un contrôle simple d'allumage/arrêt.
Pourquoi? Assure la conformité avec les réglementations de sécurité (UL924) tout en maintenant l'éclairage en cas de panne de courant.
2. Magasins de détail et salles d'exposition
Scénario: éclairage à LED déglaçable pour régler l'ambiance.
Configuration: utilise le schéma 1 (0-10V Dimmer) ou le schéma 5 (DC12V Sensor) pour un contrôle fluide de l'obscurcissement.
Permet de régler la luminosité tout en assurant la fonction d'éclairage d'urgence.
3Théâtres, hôtels et restaurants
Scénario: éclairage d'ambiance avec soutien d'urgence.
Configuration: utilise le schéma 3 (Triac Dimmer) pour une compatibilité avec l'obscurcissement par coupure de phase.
Il prend en charge les modulateurs traditionnels tout en fournissant une alimentation de secours.
4- Les installations industrielles et d'entrepôt
Scénario: éclairage en hauteur avec fonctionnement d'urgence.
Configuration: utilise le schéma 6 (capteur AC120V) pour l'éclairage activé par mouvement.
Il améliore l'efficacité énergétique grâce au contrôle des capteurs tout en respectant les exigences de sécurité.
5Résidentiel et maisons intelligentes
Scénario: éclairage d'urgence dans les couloirs ou les zones critiques.
Configuration: utilise le diagramme 2 (interrupteur murale) ou le diagramme 5 (capteur DC12V) pour l'automatisation.
Pourquoi? Il s'intègre parfaitement aux systèmes d'éclairage domestique tout en assurant la sécurité.
