Description de produit
Bloc d'alimentation de secours LED IP65, lumière d'urgence, ballast, kit de lumière d'urgence LED, driver d'urgence pour projecteur, panneau lumineux, applique murale
Description du produit

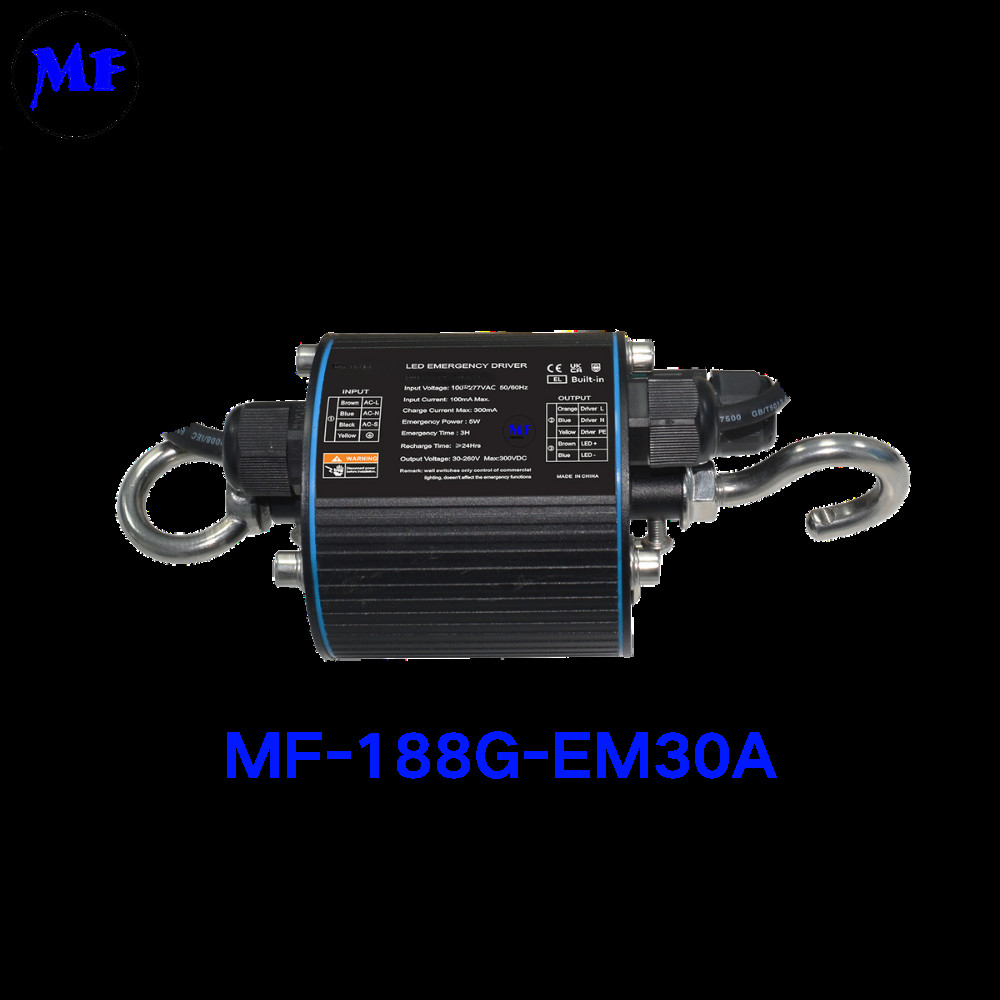

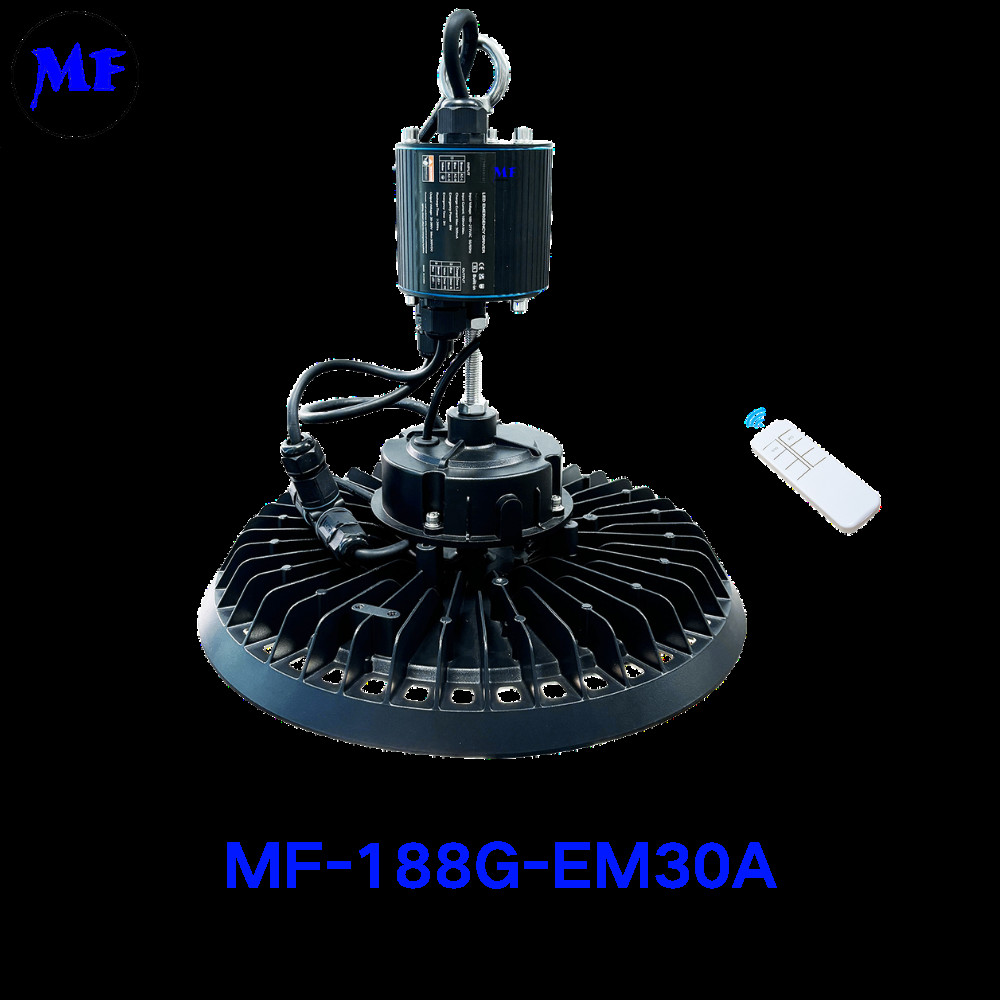

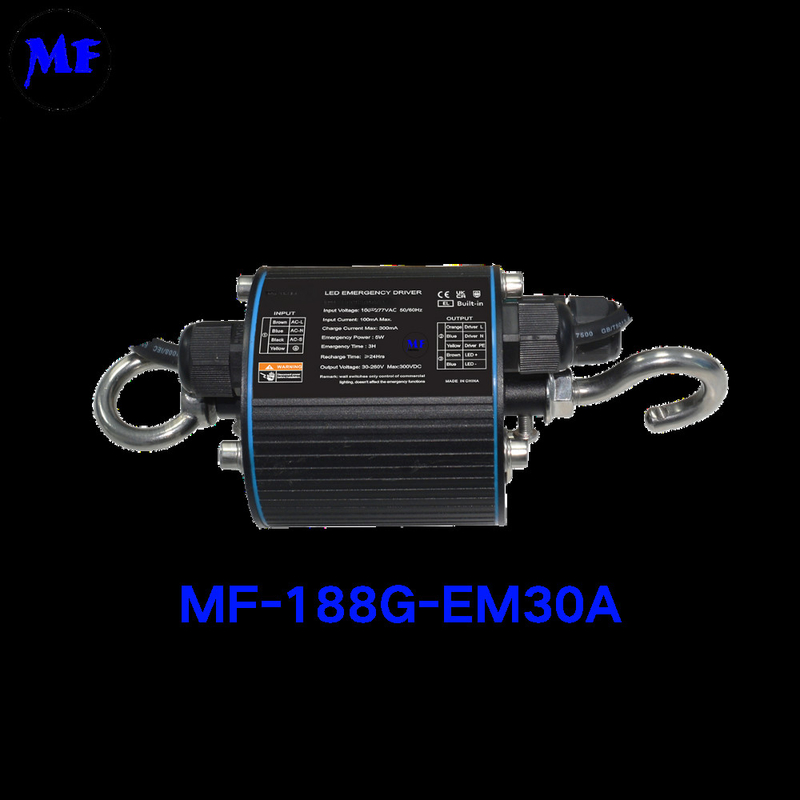

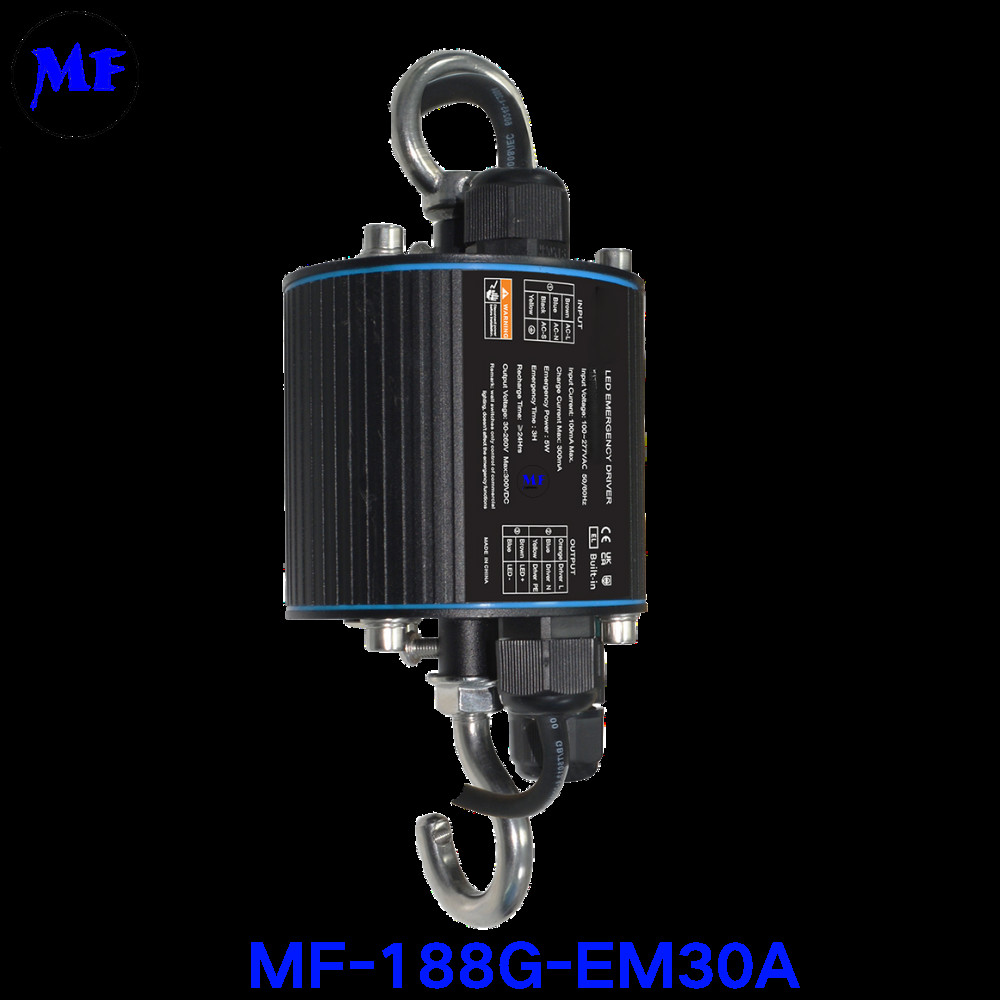

Le driver d'urgence LED MF-188G-EM30A est une solution haute performance classée IP65 prenant en charge une entrée 100-277VAC avec des options d'alimentation de secours de 15W-3H/20W-2H/30W-1.5H. Conçu pour les drivers à courant constant, il est équipé d'une batterie LiFePO4 de 6000mAh avec une protection complète (surcharge/décharge/court-circuit) et fonctionne dans des environnements de 0 à 60°C. L'appareil comprend des diagnostics intelligents avec des indicateurs LED pour l'état de charge/défaut, une fonctionnalité de télécommande et un auto-test automatique de 180 jours. Sa conception étanche intègre des boutons de test et offre une garantie de trois ans. L'installation nécessite une charge initiale de 24 heures et une charge d'entretien périodique tous les 6 mois pour des performances optimales.
Batterie haute capacité :
Dispose d'une batterie LiFePO4 de 6000mAh avec protection contre la surcharge/décharge et les courts-circuits pour une alimentation de secours fiable.
Large plage de tension :
Prend en charge une entrée 100-277VAC, adaptable à divers systèmes d'alimentation avec des options de sortie de 15W-3H/20W-2H/30W-1.5H.
Protection robuste :
L'indice d'étanchéité IP65 et la plage de fonctionnement de 0 à 60°C garantissent la durabilité dans divers environnements.
Diagnostics intelligents :
Les indicateurs LED et la télécommande permettent une surveillance facile de la charge, des défauts et de l'état d'urgence.
Auto-test automatique :
Effectue un auto-test automatique de 180 jours pour vérifier la fonctionnalité du système, soutenu par une garantie de 3 ans.Descriptions :
auto-détection
sortie d'urgence à puissance constante
s'applique aux produits d'éclairage externes à driver à courant constant
LiFePO4 utilisé ensemble
batterie : protection contre la surcharge/décharge et protection contre les courts-circuits
environnement de travail : température : 0 à 60°C
norme IP65
ne convient pas aux environnements d'éclairage à haut risque
Accessoires : bouton étanche et voyant lumineux intégrés, télécommande
Garantie de 3 ans
Schéma de câblage
| 220-240Vac, 50/60Hz |
Courant d'entrée |
| 0,003A Max. @230Vac |
Puissance de charge : |
| 5,0W max. |
Facteur de puissance |
| >0,5 |
Tension de sortie d'urgence |
| DC100-260V,DC300V Max. |
Courant de sortie d'urgence : |
| 58-150mA/ 75-200mA/115-300mA |
Température du boîtier |
| jusqu'à 60ºC Max. |
Indice IP |
| IP 65 |
Garantie |
| 3 ans |
Données de la batterie |
| Li-ion 2,6Ah 7,4V |
Durée de décharge et puissance |
| 5W 3H |
|
Schéma de câblage
Schéma de câblage
Schéma de câblage Système de code de couleur standardisé
Vert/Jaune : connexion de terre de protection (PE)
Bleu : entrée neutre (AC N)
Marron/Noir : entrée sous tension (AC L)
Rouge/Noir : sortie d'urgence vers le réseau de LED
Intégration à double circuit
Se connecte simultanément à l'alimentation principale (AC L/N) et au driver d'urgence
Maintient des chemins séparés pour le fonctionnement normal et d'urgence
Connexions d'interface du driver
Bornes dédiées pour l'entrée du driver de LED (Driver L/N)
Sorties de circuit d'urgence clairement marquées (Driver +/-)
Points de connexion de charge
Bornes positives/négatives pour le réseau de LED (LED +/-)
Conçu pour une connexion directe aux luminaires
Disposition conforme aux normes de sécurité
Séparation appropriée des circuits AC et DC
Identification claire de tous les points de connexion selon les normes CEI
Configuration physique
Conception de bornier intégrée
Dispositifs de serre-câbles pour le câblage
Mesure
Caractéristiques
Indicateur LED :
Motif de respiration vert : mode de charge
Vert stable : batterie complètement chargée
Rouge clignotant : panne comme ci-dessous
Rouge clignotant une fois par seconde : la batterie n'est pas connectée
La batterie est défectueuse
Rouge clignotant quatre fois par seconde : défaillance de la charge en mode d'urgence, circuit ouvert/court-circuit
Vert clignotant : état d'urgence une fois par seconde

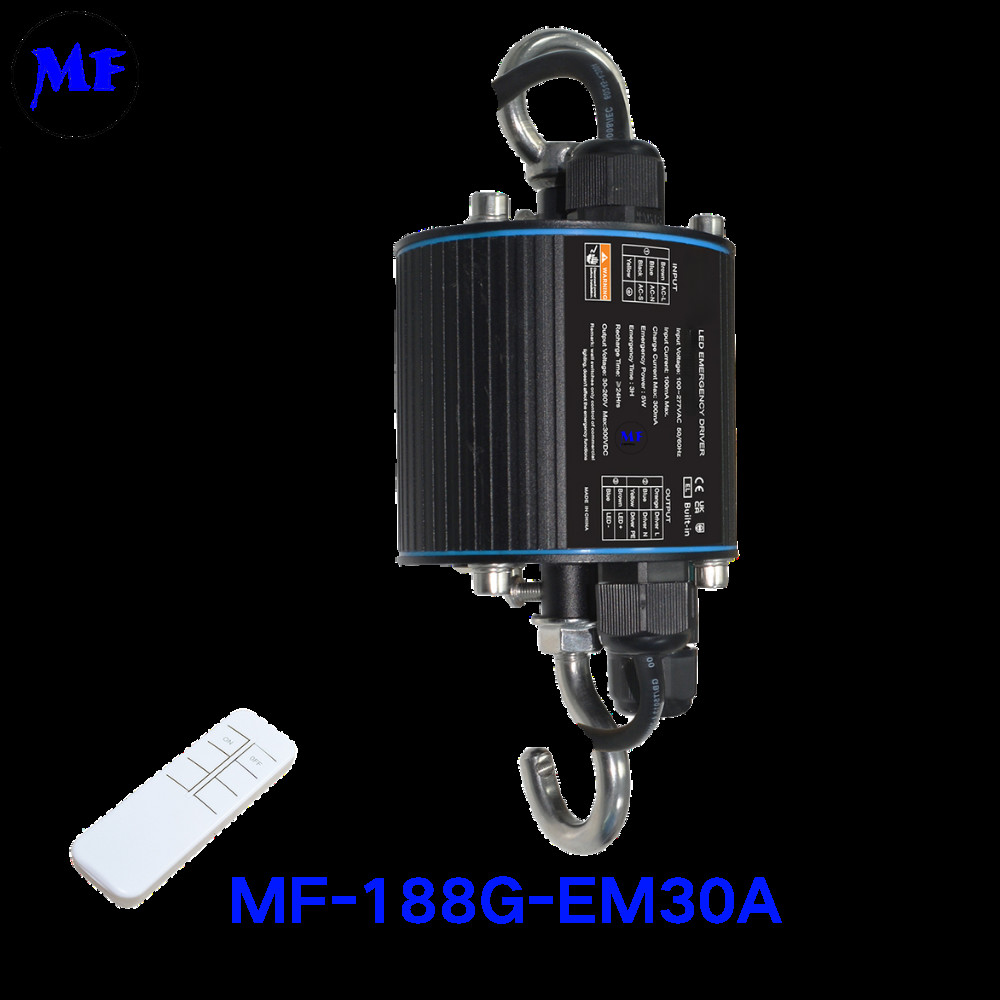

Télécommande :
1 : 0S
< Touche ON ≤1S, Entrez dans un état d'urgence simulé, l'indicateur vert clignote une fois par seconde2 : 0S
< Touche OFF ≤1S, Dans des situations d'urgence simulées, revenez à l'état de charge normal3 : 0S
< Touche OFF ≤1S, En état d'urgence, l'état d'urgence est désactivé.Auto-test :
Lorsque le driver d'urgence est sous tension, tous les 180 jours ±1 jour, entrez automatiquement en état d'urgence, durée d'urgence jusqu'à ce que la batterie soit déchargée, puis revenez à l'état de mise sous tension.
Instructions d'installation
1 : S'il est utilisé pour la première fois ou s'il n'entre pas dans l'état de fonctionnement normal après avoir été trop déchargé, il est nécessaire de connecter l'alimentation principale pour activer l'alimentation de secours et la charger pendant 24 heures. Veuillez utiliser la batterie d'urgence d'origine fournie
2 : Lors de l'installation et de l'utilisation, veuillez le tenir à l'écart des sources de chaleur et ne l'utiliser que dans une certaine plage de température de fonctionnement.
3 : Doit être stocké dans un environnement frais et sec.
4 : Après un stockage prolongé, rechargez au moins une fois tous les 6 mois si nécessaire.
5 : Les tests du driver d'urgence doivent durer plus de 1 minute, n'appuyez pas fréquemment sur le bouton de test.

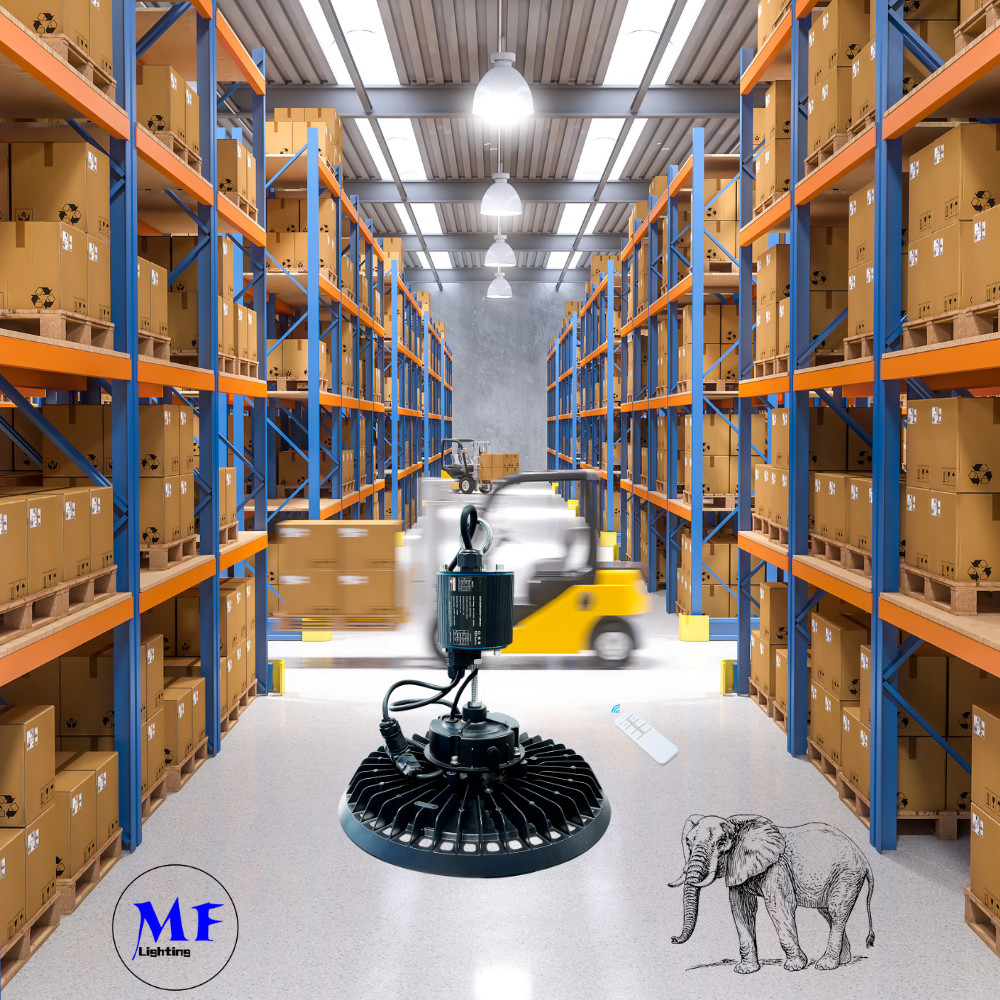

Application
Application :
école, hôpital, métro, gare, centre commercial, supermarché, aéroport, bureau, usine, hôtel, sous-sol, parking, lieu public
